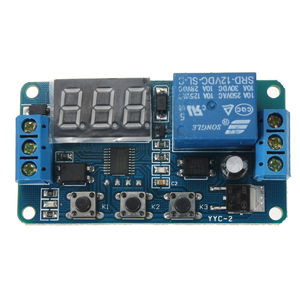

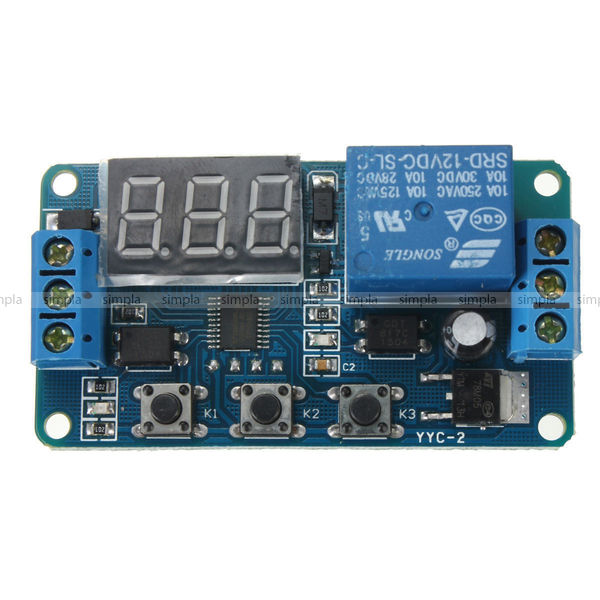

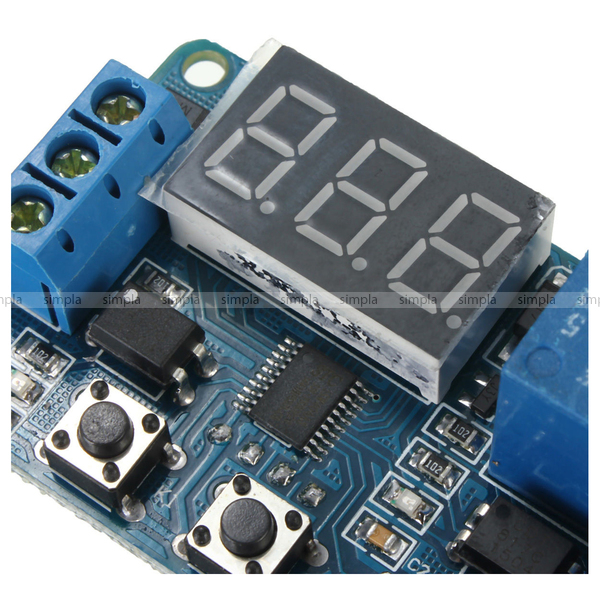

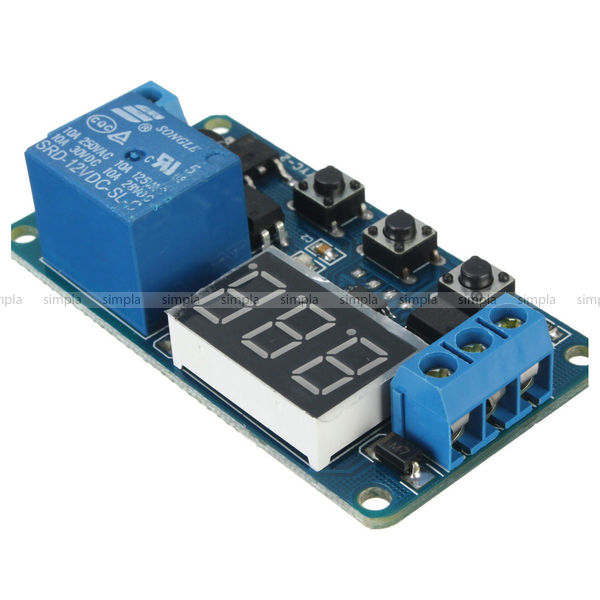

YYC-2 Цифровой модуль задержки времени (таймер от 0,1сек. до 999мин) DC 12V
Особенности:
Использование оптоизолированного входа и выхода, позволяет побороться с помехами и наводками.
Параметры настроек сохраняются в памяти после выключения питания.
Напряжение на сигнальных клеммах может поддерживаться в течение длительного времени.
Реальная нагрузка на контакты данного реле не более 1- 2 Ампер !
Обратите внимание:
Релейный выход-пассивный контакт без выхода заряда.

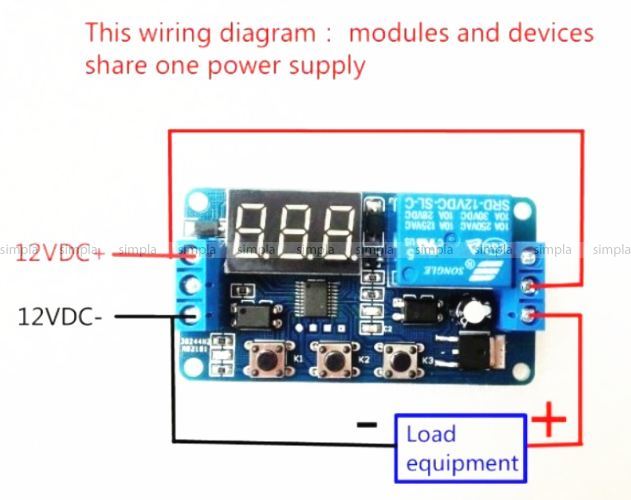

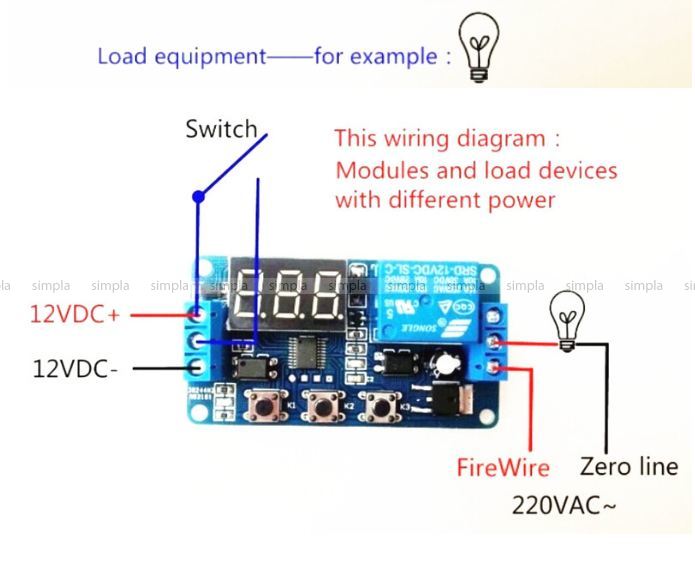

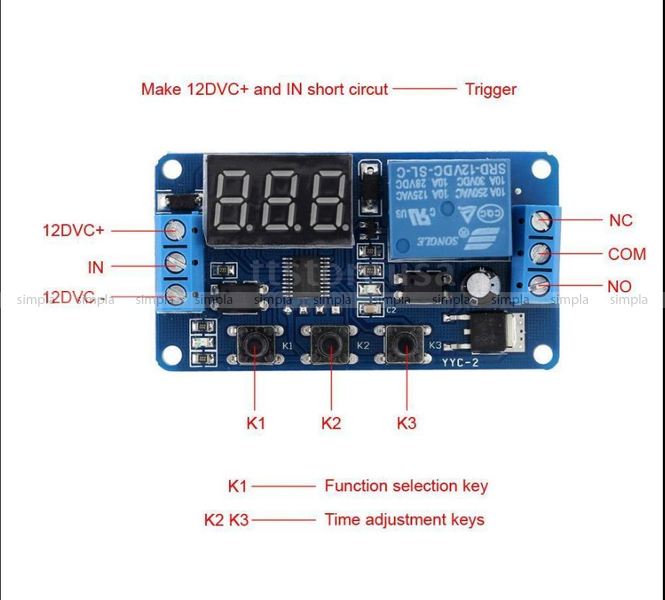

Настройка рабочего режима:
После включения питания нажать К1 в течение 2 секунд,
выбрать один из режимов: Р1-Р6.
Далее коротким нажатием выбрать одну из программ.
Нажатием кнопки К2 входим в режим программирования времени.
Кнопкой К3 выставляется диапазон времени: 0.1 ~ 99.9 секунд; 1 ~ 999 секунд; 1 ~ 999 минут
Описание режимов:
Р-1: Моностабильный триггер: после подачи сигнала с триггера (кратковременным соединением клемм "vcc" и "in")
происходит замыкание контактов реле и начинается отсчёт заданного времени.
По истечении задержки контакты реле отключаются. На последующие управляющие сигналы реле не реагирует,
пока не отработает заданное время.
Р-2: По сигналу с триггера происходит отсчет первого времени T1, далее включаются контакты
реле и идёт отсчёт второго времени T2.
На последующие управляющие сигналы блок до окончания обоих задержек также не реагирует.
Р-3: Третий режим запускается в работу кнопкой К2 или просто подачей питания на устройство.
Контакты реле включатся на время T1, далее на время T2 они отключаются, чтобы снова на время Т1 включится и т.д.
Происходит бесконечный цикл с любыми временными задержками Т1 и Т2.
Если до окончания отсчёта времени Т1 нажать кнопку триггера - произойдёт моментальный переход
на время Т2 с соответствующим отключением контактов.
Р-4: При нажатии на управляющую кнопку контакты реле замкнутся и будут находиться в таком положении до отпускания.
После отпускания кнопки триггера начинается цифровой отсчёт и реле разомкнёт контакты по истечении заданного времени.
Если в процессе выполнения цифрового отсчёта заново нажать и отпустить управляющую кнопку,то и реле
заново начнёт отсчёт.
Р-5: Кнопка триггера включилась - идёт задержка включения контактов реле на время Т1.По окончании отсчёта контакты
реле включаются постоянно до следующей команды.Если отпустить и снова зафиксировать кнопку триггера- пойдёт задержка
отключения контактов.
Р-6: Запуск времени отключения контактов реле происходит после нескольких нажатий
(выбирается заранее и высвечивается на дисплее) кнопки триггера. Само ввключение контактов происходит после первого
нвжатия на триггер.
