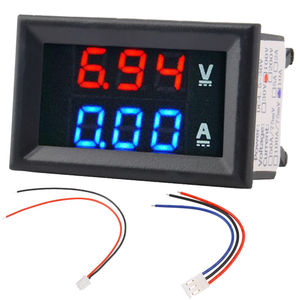

Вольтамперметр постоянного DC 0 - 100V 10A тока

^{_{Описание:}}

Рабочее напряжение:4.5-30В постоянного тока

Примечание: максимальное входное напряжение

питания измерителя не превышает 30В,

в противном случае существует опасность горения

Рабочий ток:≤20 мА

Дисплей: 0.28" два цвета синий и красный

Диапазон измерения: DC 0-100В 0-10А

Минимальное разрешение (с V): 0.1 в

Частота обновления: ≥100 мс / раз

Точность измерения: 1% (± 1 цифра)

Минимальное разрешение (а): 0,01 а

Рабочая температура: от -15 до 70° C

Рабочее давление: 80 до 106 кПа

Размер :48x29x21 мм

ПРИМЕЧАНИЕ: рабочее напряжение, необходимое для работы электроники ампервольтметра: 4,5 – 30 В

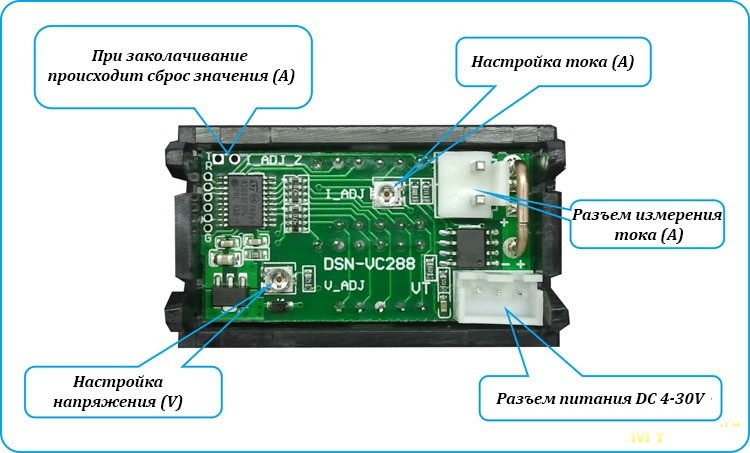

При подключении и сравнении показаний с показаниями мультиметра, расхождения составили 0,2 Вольта. Производитель предусмотрел подстроечные сопротивления на плате для калибровки показаний напряжения и тока, что является большим плюсом.

Отдельно про способы использования ампервольтметра: от производителя нет информации по подключению, всё добыто на просторах интернета.
Поскольку электронная начинка ампервольтметра питается напряжением 4,5-30 вольт, то есть два способа подключения:

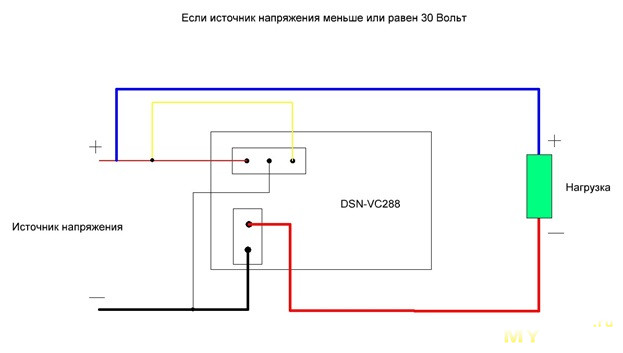

1.Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так:

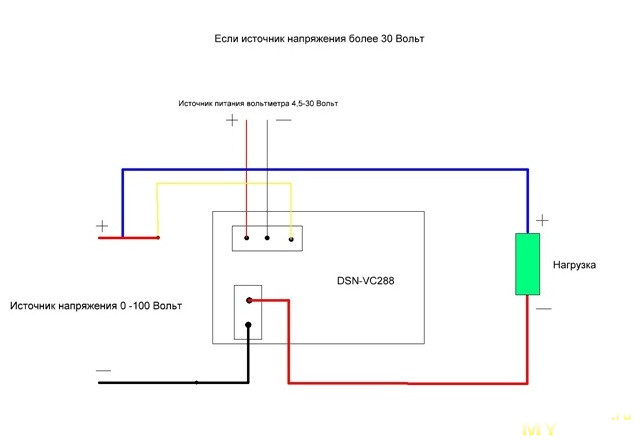

2. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой:

О проводах из комплекта:
— провода трехконтактного разъема тонкие и выполнены проводом 26AWG – толще тут и не нужно. Цветная изоляция интуитивно понятна – красный это питание электроники модуля, черный это масса, желтый — измерительный провод;
— провода двухконтрактного разъема – это провода токоизмерительные и выполнены толстым проводом 18AWG. Для подключения нагрузки рекомендую использовать такой же.
Дополнительно:
В некоторых экземплярах наблюдается отличные от нуля показания амперметра без нагрузки. К работе прибора не имеет никакого отношения.
Сбрасывается на 0 кратковременным замыканием двух контактов :

Из наблюдений покупателей: при низковольтном (близко к 4.5V) питании прибор может немного врать.

Внимательно! Данный обзор написан для прибора с двумя толстыми проводами красного и чёрного цвета и тремя тонкими красного, чёрного и жёлтого (или белого) цвета! Только для него! Приборы с тонким синим проводом вместо жёлтого (белого) или другие варианты подключаются иначе!
