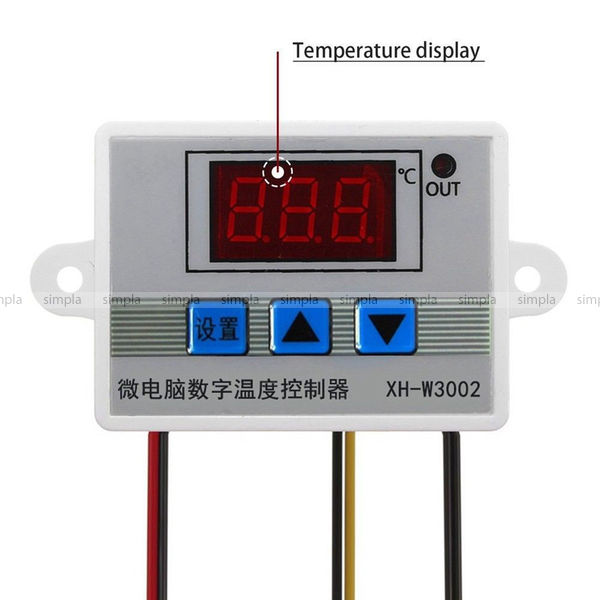

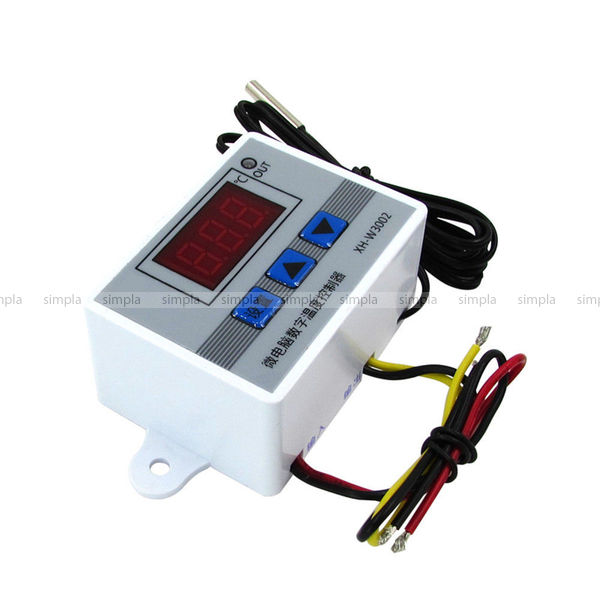

Цифровой термостат XH - W3002
Характеристики
Тип терморегулятора: электронный
Напряжение питания: 220 В

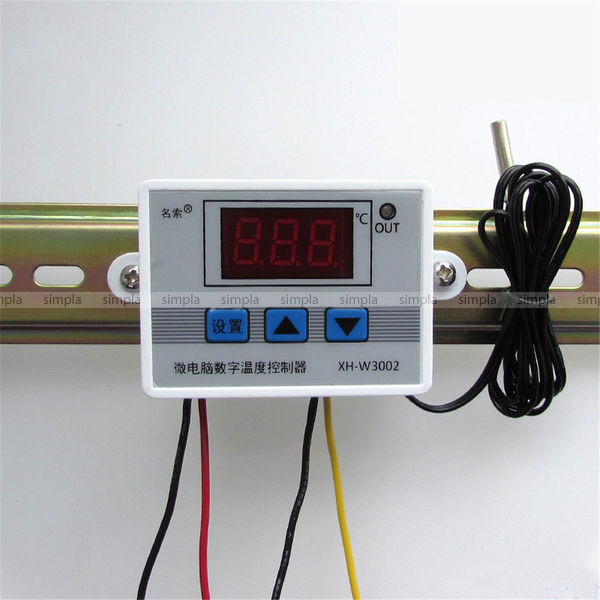

Способ монтажа: настенный
Коммутация нагрузки: напряжение питания
Минимальная температура: -50 °C
Максимальная температура: 110 °C
Максимальная мощность: кВт
Цена деления термостата: 0.1 °C
Точность термостата: 0.3 °C
Наличие калибровки: Есть
Способ монтажа: настенный
Коммутация нагрузки: напряжение питания
Минимальная температура: -50 °C
Максимальная температура: 110 °C
Максимальная мощность: кВт
Цена деления термостата: 0.1 °C
Точность термостата: 0.3 °C
Наличие калибровки: Есть
Описание
Электронный регулятор температуры XH-W3002 для настенного монтажа имеет только одно реле, соответственно, управляет одновременно только одним устройством в любом из двух режимов: нагрев или охлаждение.
Все, вносимые Вами изменения температурного режима, сохраняются в энергонезависимой памяти и сохраняются, даже если устройство выключено
Отличительная особенность: выход устройства - это не контакты реле, а уже подключение нагрузки, т.е. 220 вольт.
Может применяться в морозильных ларях, холодильниках, инкубаторах, аквариумистике, коптильнях и т.д., где достаточно поддержания температуры с точностью до 1 градуса.
Терморегулятор имеет возможность калибровки датчика, т.е. задание коррекции температуры.
Все, вносимые Вами изменения температурного режима, сохраняются в энергонезависимой памяти и сохраняются, даже если устройство выключено
Отличительная особенность: выход устройства - это не контакты реле, а уже подключение нагрузки, т.е. 220 вольт.
Может применяться в морозильных ларях, холодильниках, инкубаторах, аквариумистике, коптильнях и т.д., где достаточно поддержания температуры с точностью до 1 градуса.
Терморегулятор имеет возможность калибровки датчика, т.е. задание коррекции температуры.
Технические характеристики терморегулятора XH-W3002

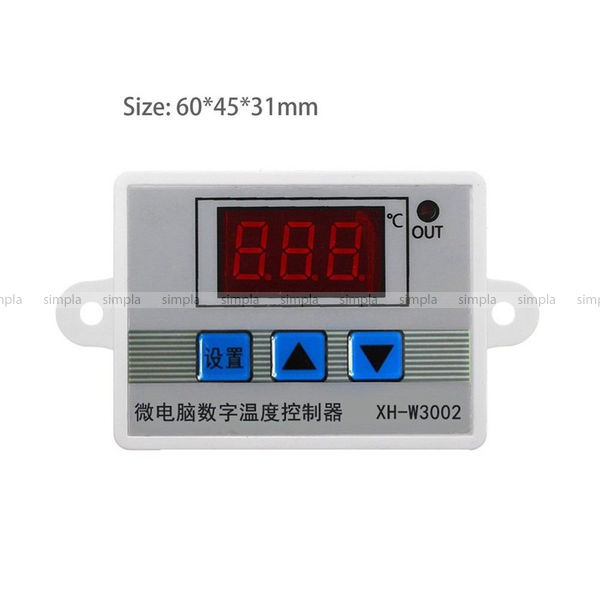

Габаритные размеры: 60 x 45 x 31 мм
Диапазон измерения температуры: -50°C …110°C
Диапазон контроля температуры с точностью 0.1°C : -20°C …75°C
Разрешение измерения: 0.1°C
Разрешение настройки: 0.1°C
Разрешение калибровки: 0.1°C
Диапазон калибровки: ±10°C
Точность : 0.3°C
Напряжение питания, В: 220
NTC сенсор (10K/B) 1%
Максимальный ток нагрузки: 10A / 220VAC.
Диапазон измерения температуры: -50°C …110°C
Диапазон контроля температуры с точностью 0.1°C : -20°C …75°C
Разрешение измерения: 0.1°C
Разрешение настройки: 0.1°C
Разрешение калибровки: 0.1°C
Диапазон калибровки: ±10°C
Точность : 0.3°C
Напряжение питания, В: 220
NTC сенсор (10K/B) 1%
Максимальный ток нагрузки: 10A / 220VAC.
Максимальная мощность подключаемой нагрузки
Напряжение: 220 В (переменный ток)
Максимальная мощность: 1.5 кВт
Напряжение: 220 В (переменный ток)
Максимальная мощность: 1.5 кВт
Комплектация
терморегулятор XH-W3002 ;
датчик с кабелем.
датчик с кабелем.
Подключение цифрового термостата XH-W3002

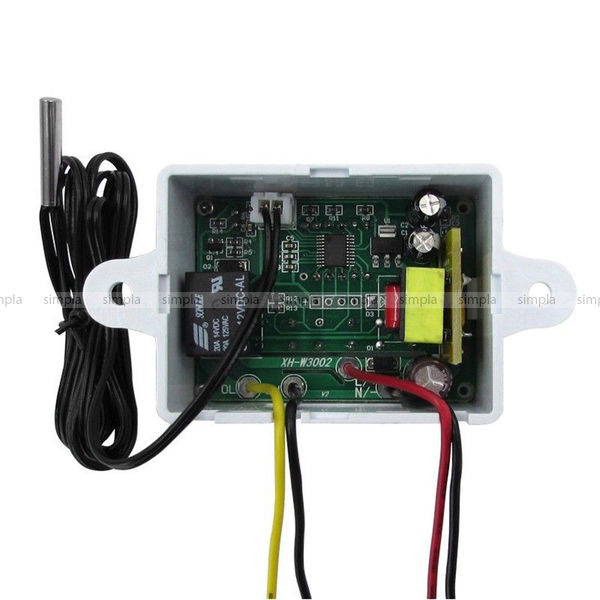

Черный и красный провод - напряжение питания 220 В. Пара желтый и черный напряжение питания нагрузки (тэна, охладителя и т.д.)
Включение осуществляется нажатием на кнопку "SET". Чтобы выключить термостат нужно нажать на неё же и удерживать в течение 3-х секунд.
Включение осуществляется нажатием на кнопку "SET". Чтобы выключить термостат нужно нажать на неё же и удерживать в течение 3-х секунд.
Инструкция по использованию
В нормальном режиме при нажатии кнопки "стрелка вверх" отображается температура включения. Нажатие кнопки "стрелка вниз" отображает температуру выключения нагрузки.
Например, заданы температура включения 20°C, а выключения 25°C. В таком режиме когда температура понизится до 20°C нагрузка включится, при достижении 25°C - выключится. При задании температуры включения выше температуры выключения термостат начнёт работать в режиме охлаждения.
Например, заданы температура включения 20°C, а выключения 25°C. В таком режиме когда температура понизится до 20°C нагрузка включится, при достижении 25°C - выключится. При задании температуры включения выше температуры выключения термостат начнёт работать в режиме охлаждения.
Изменение параметров работы
1. нажать кнопку с иероглифом и держать пока на экране не загорится Р0
2. стрелками выбрать параметр (P0-P3) и нажать кнопку с иероглифом
3. стрелками выбрать значение и снова нажать кнопку с иероглифом

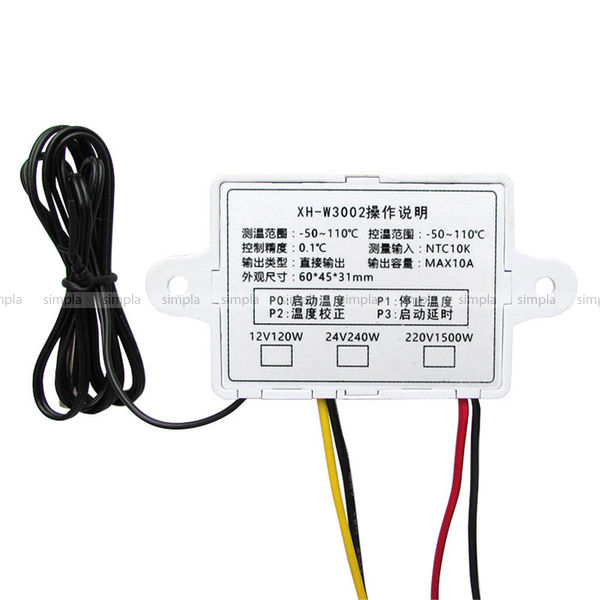

Описание параметров термостата:
Р0 - температура включения -50 - +110°C
P1 - температура отключения -50 - +110°C
Р2 - дельта коррекции температуры (для калибровки датчика) -10 - +10°C
P3 - задержка включения 0 - 10 минут
При нажатии одновременно кнопок стрелок вверх и вниз произойдёт сброс к заводским настройкам.
Если на дисплее отображается значение "LLL", то проверьте подключение датчика
Если на дисплее отображается значение "HHH", это значит температура превысила измеряемые показания.
Если на дисплее отображается значение "HHH", это значит температура превысила измеряемые показания.
Видео 1. Видео подключения и настройки термостата XH-W3002
