Цифровой счётчик проходов по транспортёрной ленте

Особенности:

6-битный программируемый счетчик сигналов тревоги с управляющим выходом
6-значный 0,36-дюймовый цифровой дисплей трубки,
Максимальный диапазон отсчета-1-999999.
Двухкнопочное управление для установки значения,
Когда счетчик будет равен или больше установленного значения, экран начнет мигать.
В то же время, сигнал управления выведен наружу, и возможность сигнала управляя достигает вытягивая течение 1000MA.
Он имеет функцию энергосбережения при отключении питания, когда
Текущее значение может быть сохранено после внезапного отключения питания.
Значение последнего отключения питания может быть восстановлено при повторном включении питания.

Размер: L=78*W=43*H=27 мм,

Размер отверстия: L=71*W=39 мм
Входное рабочее напряжение: DC10-28V.
Рабочий ток: <50 мА (без сигнализации)

Скорость подсчета: 30 раз / сек - 2,5 секунды каждый раз регулируется

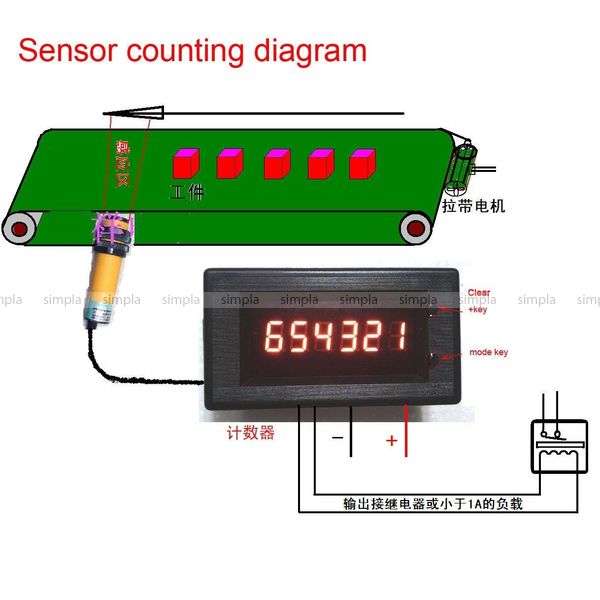

Существует два типа методов подсчета входных данных: (такие детали, как электрическая схема, описанная ниже, могут быть подсчитаны только один вход)
1.NPN металлический бесконтактный переключатель (или сигнал высокого и низкого уровня)
2. Переключите режим входного сигнала (например: герконовый переключатель, переключатель такта и другие части режима переключения)
Контроль выходного сигнала: выход NPN Триод потяните ток 1000мА / сплавная / реле светодиодные лампы и т. д., управляющее выходное напряжение равно входному рабочему напряжению.

Примечание: не закоротить выход!

ключевая функция:
[кнопка mode]:
Функция выбора и определения заданных параметров
[+ ключ]:
1. После нажатия кнопки mode и ввода параметра настройки Нажмите эту кнопку, чтобы добавить функцию 1.
2. Нажмите эту кнопку, чтобы очистить при подсчете

Способ работы с заданным параметром:
1.0 включение питания Нажмите кнопку "режим", чтобы войти в интерфейс настройки параметров. В это время одна цифра мигает. В это время клавиша " + "может быть использована для регулировки числа 1-9, а затем нажмите кнопку" режим " в это время. Номер мигает. В это время "+ клавиша " может быть использована для регулировки числа 1-9. Нажмите кнопку "mode key" еще раз, и сто цифр мигают. В это время "+ клавиша " может быть использована для регулировки числа 1-9. Нажмите кнопку" Режим " один раз, и тысячи цифр мигают. В это время кнопка " + " может быть использована для регулировки числа 1-9. Нажмите кнопку" Режим " еще раз, и 10 000 цифр мигают. В это время можно использовать кнопку"+". "Чтобы настроить число 1-9, нажмите кнопку "режим еще раз", в это время мигают 100 000 цифр. В это время " + "можно использовать для регулировки числа 1-9, а затем нажать кнопку" режим", чтобы мигнуть. Выйдите из интерфейса настройки- - - - настройка завершена (параметры автоматической настройки одновременно).
2.1 (настройка скорости подсчета и времени захвата) нажмите и удерживайте одновременно "Mode key" и "Add key" перед включением питания, затем включите его снова, затем увидите 4 цифры, а две цифры справа мигают, указывая на ввод установленного состояния и отпустите кнопку в это время. Две цифры справа указывают на скорость счета, которую можно регулировать с помощью кнопки "добавить ключ". Нажатие цифр "плюс клавиша" происходит быстрее. Диапазон регулируемых чисел составляет 1-99, 99 означает самый быстрый (около 1 секунды и 30 отсчетов), 1 означает самый медленный (около 2,5 секунд, 1 число),
2.2 цифра в левой части экрана - это время захвата. Когда вам нужно настроить, используйте "клавишу Mode" для выбора позиции и "добавить клавишу" для настройки. Нажмите кнопку "Добавить ключ", чтобы быстро изменить номер. Диапазон регулируемых чисел составляет 1-99, 99 означает захват. Самое длинное время (около 80 миллисекунд), 1 означает самое короткое (около 0,8 миллисекунды), после регулировки мощность может быть восстановлена после отключения питания.

**************************************************
Преимущества регулируемой скорости счета и времени захвата введение:
Настройки скорости счета и времени захвата в основном используются для различных скоростей счета. Например, переключатель имеет значение. Если скорость считывания счетчика будет слишком высокой, то возникнет неисправность или явление многократного счета. Замедлите скорость подсчета и увеличьте время захвата. Если датчик считает и скорость очень быстра, то если скорость чтения счетчика медленна, то количество раз упадет. В этом случае скорость подсчета можно регулировать быстрее, а время захвата можно сократить.
Дисплей: 0199-самый быстрый параметр, а 9901-самый медленный параметр. Отрегулируйте разумное значение в соответствии с фактической ситуацией.

Датчик не входит в комплект
