Цифровой интеллектуальный контроллер температуры и влажности

Описание:

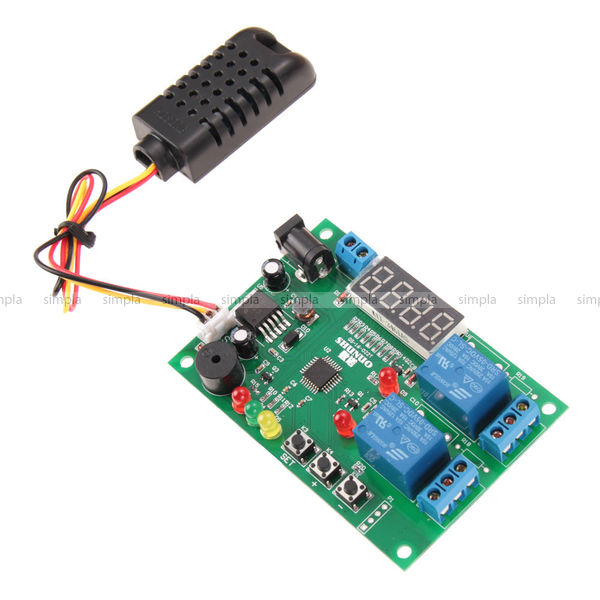

Термостат с функцией контроля влажности GT500
Отображает текущую температуру и влажность в режиме реального времени
При выходе за пределы срабатыват функция сигнализации
Имеется защита от переполюсовки.

Спецификация:
Диапазон измерения влажности: 0%относительной влажности -- 99.9%относительной влажности
Диапазон измерения температуры: -40℃ -- 80℃
Разрешающая способность: влажность 0.1%RH, температура 0.1
Точность измерения: ±3%относительной влажности, ±0.5%℃
Точность управления: 0.1%относительной влажности, ±0.1%℃
Частота обновления: 1С
Входное напряжение: 5V~24V постоянного тока
Измерительный вход: AM2301 температуры и влажности встроенным датчиком
Выход: два реле 10А
Экологические требования: -10℃-+60℃, влажность 20%--85%
Потребляемая мощность: ток потребления устроиства от ≤20 мА до ≤50ма

Инструкция:

Функции:

1. С температурой и функцией контроля влажности.
2. Может отображать текущую температуру и влажность в режиме реального времени.
3. Функции сигнализации.
4. Индикация режима работы реле
5. Защита от переполюсовки.
Световой индикатор:
1. Д8 указатель реле температуры.При включении реле светодиод Д8 светится.
2. Д9 указатель реле влажности.
3. Дисплей показывает в режиме реального времени значения влажности, когда зеленый Д5 светодиод включён. Дисплей показывает в режиме реального времени значение температуры, когда светодиод Д5 выключен.
Кнопки слева направо соответственно настройка "SET", набор "+"  и  "-" .

Описание функции:
1. Режим охлаждения:
Подключённое оборудование начинает работать, когда значение температуры окружающей среды превышает установленную для срабатывания температуру.Холодильное оборудование перестанет работать, когда значение температуры будет менее или равно выставленной.
Например, установлена температура 20℃, измеренная в помещении температура 15℃,светодиод Д8 включён и холодильное оборудование работает. Когда температура в помещении станет 20℃ и более светодиод Д8 погаснет и холодильное оборудование перестанет работать.
2. Режим отопления:
Отопительное оборудование начнёт работать, когда температура в помещении меньше, чем выставленное значение .Оборудование перестанет работать, когда температура станет больше или равна выставленной.
Например, установлена температура 20℃, температура в помещении 15℃. светодиод Д8 включён, отопление работает.Как только температура поднялась до заданной и выше светодиод Д8 гаснет,отопительное оборудование перестаёт работать.
3. Высокая влажность воздуха - режим осушителя:
Система автоматически определяет момент для включения режима осушения, когда измеренная влажность выше,
чем заданное значение .В этом режиме оборудование для осушения начинает работу.Оборудование перестанет работать, когда влажность
измеренная будет меньше или равна заданной.
Например, установлена начальная влажность до 40% относительной влажности, реальная влажность в помещении 60% относительной влажности, светодиод D9 включен и оборудование осушителя работает. Когда реальное значение влажности больше или равно 40% относительной влажности светодиод  Д9 выключается и оборудование влагоотделения перестаёт работать.
4. Низкая влажность воздуха - режим увлажнения
Система автоматически переходит в режим увлажнения, когда реальная влажность меньше, чем выставленное значение влажности. В этом режиме включается оборудование для увлажнения. При достижении влажности больше или равное выставленному оборудование отключается.
Например, реальная влажность до 40% относительной влажности,заданная влажность 60% относительной влажности, светодиод  Д9 включён,оборудование для увлажнения включено.При достижении значения влажности больше или равным 60%относительной влажности светодиод Д9 гаснет и оборудование отключается.

Дальше текст пока не редактировался
5. Температурный режим сигнала тревоги:
Дисплей показывает Ахх (по умолчанию-А00) и мигает в багажнике 3 секунд, Вы можете использовать "+" и " -", чтобы установить сигнализацию
Режим, режимы сигнала тревоги определяются следующим образом:
А00: функция будильника (по умолчанию)
А01: в настоящий момент обнаружения влажности за пределы стартовой температуры или остановки температуры на 1℃зуммер тревоги.
А02: в настоящий момент обнаружения влажности за начальную температуру или остановить температуре 2℃зуммер тревоги.
А03: в настоящий момент обнаружения влажности за пределы стартовой температуры или остановки температура 3℃зуммер тревоги.
и так далее, максимум можно установить А30.
Например ,установить будильник режим А03, Начальная температура ис20℃,остановки температура 30℃，зуммер звуковой сигнализации, когда измеряемая температура выше 33℃ или ниже 17℃。
Конкретный способ установки:
Примечание: следующие настройки автоматически сохраняются в EEPROM
1. Установить запуск по температуре:
Кнопка длительное нажатие для 3 секунд, красный свет начнет мигать Д3. Дисплей показывает начальную температуру значение в этом
момент нажать кнопки + и - кнопки, чтобы изменить это значение, нажмите и удерживайте кнопку плавная регулировка. Долгим нажатием на кнопку s, чтобы выйти из настройки после завершения настройки или автоматического выхода без ключа действий в 10s.
2. Установка стоп температура:
Кнопка длительное нажатие для 3 секунд, красный свет начнет мигать Д3. Кнопки короткое набор, нажмите еще раз, и красный светодиод D3 долго
яркий Дисплей показывает значение температуры в этот момент нажать кнопки + и - кнопки, чтобы изменить это значение, нажмите и удерживайте кнопку плавная регулировка. Долгим нажатием на кнопку s, чтобы выйти из настройки после завершения настройки или автоматического выхода без ключа действий в 10s.
3. Установить начальную влажность:
Кнопка длительное нажатие для 3 секунд, красный свет начнет мигать Д3. Короткое нажатие кнопки набор еще дважды, и красный светодиод начнет мигать Д4. На экране отображается начальное значение влажности эта величина может быть отрегулирована путем отжимать + и – кнопки, длительное нажатие-это плавная регулировка. Долгим нажатием на кнопку s, чтобы выйти из настройки после завершения настройки или автоматического выхода без ключа действий в 10s.
4. Установить стоп влажность
Кнопка длительное нажатие для 3 секунд, красный свет начнет мигать Д3. Кратковременно нажмите кнопку Set три раза и снова красный светодиод
Д4 начнет мигать. Экран дисплея отображает значение стоп влажность в это время, это значение может быть отрегулирована путем отжимать + и – кнопки, длительное нажатие-это плавная регулировка. Долгим нажатием на кнопку s, чтобы выйти из настройки после завершения настройки или автоматического выхода без ключа действий в 10s.
5. Установить модель температуры
Кнопка длительное нажатие для 3 секунд, красный свет начнет мигать Д3. Короткое нажатие на кнопку Set в четыре раза и снова красный светодиод
Д3 и Д4  начнет мигать одновременно. В это время дисплей экран дисплей "C" или "F", это значение может быть отрегулирована путем отжимать + и – кнопки. C означает, что текущая модель температуры-градусы Цельсия, F означает, что нынешняя модель температура по Фаренгейту. Долгим нажатием на кнопку s, чтобы выйти из настройки после завершения настройки или автоматического выхода без ключа действий в 10s.
6. Режим установки будильника
См. также "описание функций" 5.температурный режим тревоги.
7. Восстановление заводских настроек
Держи + и - нажмите кнопку, а затем загрузки, отображения экрана "рррр", все настройки будут восстановлены до заводских
параметры после звук Зуммера три раза.
Придаем форму:
Сравнительная Таблица светодиодных статуса и отображения символов
