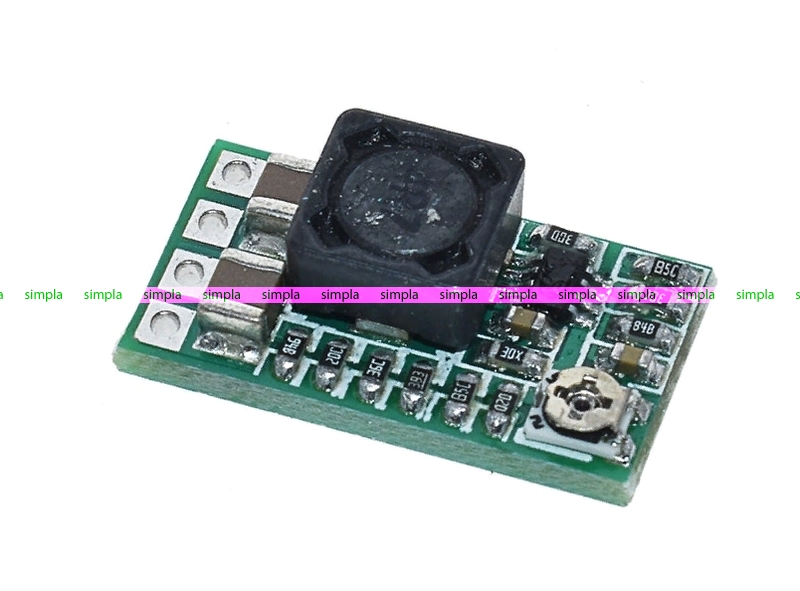

Мини понижающий регулируемый модуль DC с регулируемым и фиксированным напряжением
Описание:
Максимальный выходной ток модуля 3A, продолжительный ток 2.1A.
Усовершенствованный модуль без электролитических и танталовых конденсаторов (срок службы электролитического конденсатора короткий, а у танталового есть опасность вздутия).
Новая система использует синхронную схему выпрямления, эффективность преобразования очень высокая.
Большая экранированная катушка индуктивности с низким сопротивлением для максимальной эффективности преобразования. Рассеивает тепло.
Ультранизкий ток покоя 0,85 мА.
Выходное интегрированное напряжение может быть регулируемым и фиксированным. Фиксированный выход не требует настройки - достаточно установить перемычку с обратной стороны платы.

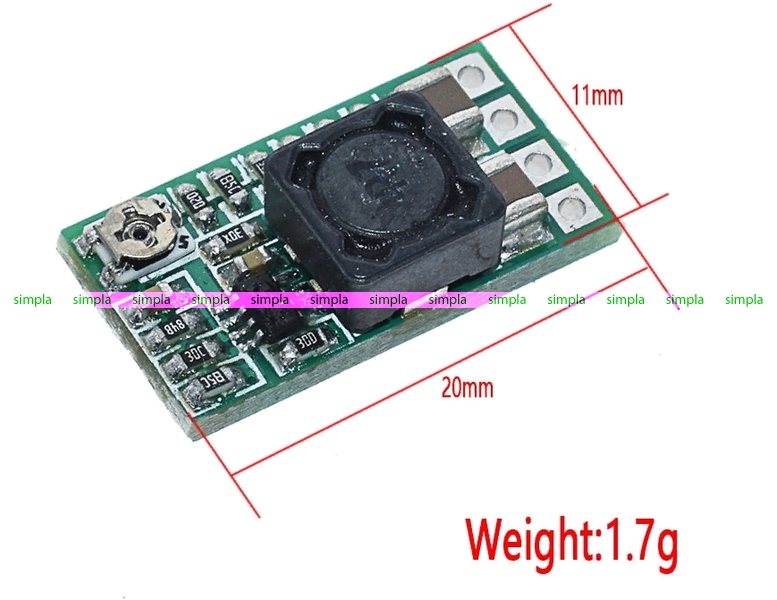

Размер: 20 (Д) * 11 (Ш) * 5 (В) мм
Параметры модуля
Свойства модуля: неизолированный понижающий модуль (понижающий) синхронный выпрямитель
Входное напряжение: 4,5 - 24 В постоянного тока
Выходное напряжение: интегрированный регулируемый и фиксированный выход. С обратной стороны модуля можно выбрать фиксированное выходное напряжение.
Регулируемый диапазон (0,8 - 17 в),
Фиксированное напряжение (1,8 В 2,5 В 3,3 В 5 в 9 в 12 В)
Выходной ток: 3A (обязательно дополнительное охлаждение!)
Подключать без охлаждения не более 1,5А нагрузку!
Эффективность преобразования: до 97.5%
Частота переключения: 500 кГц
Выходная пульсация: 20 мВ (при входе 12 в и выходе 5V3A) 20 м-полоса пропускания
Рабочая температура: Промышленный класс (от -40 C до + 85 C ) (чем выше температура, тем меньше Выходная мощность)
Защита от перенапряжения на выходе: нет
Повышение температуры при полной нагрузке: 40 C
Статический ток: 0,85 мА
Регулирование нагрузки: ± 1%
Регулирование напряжения: ± 0.5%
Скорость динамического отклика: 5% 200uS
Защита от переполюсовки отсутствует. Необходим дополнительный диод.
