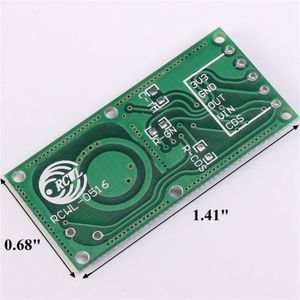

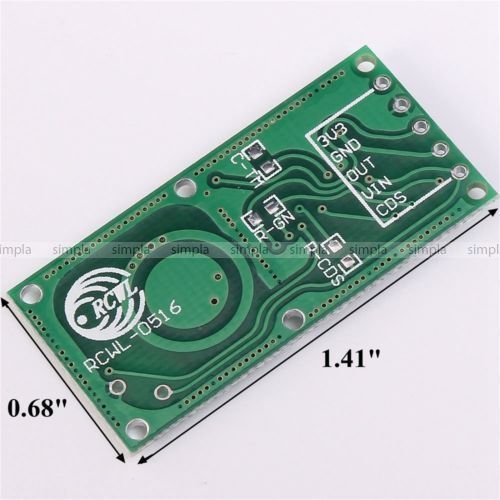

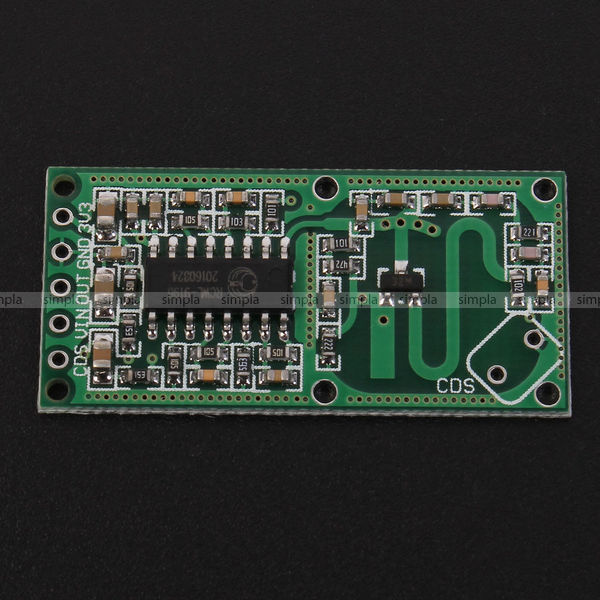

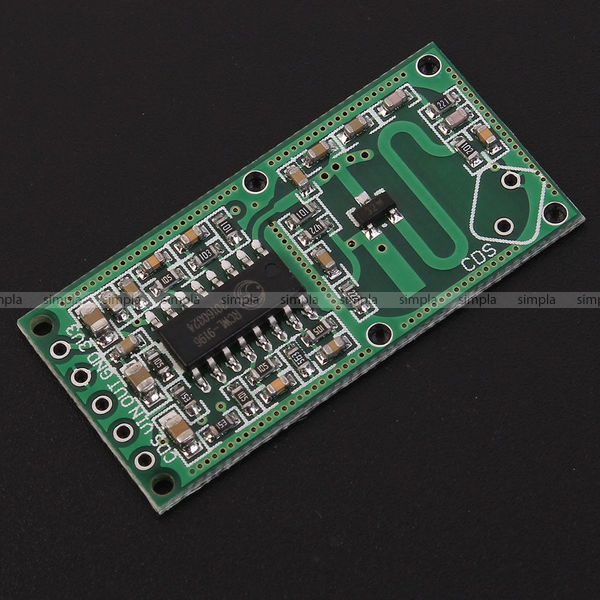

Микроволновой RCWL - 0516 индукционный модуль обнаружения тела для ARDUINO
ОПИСАНИЕ:
1.Рабочее напряжение: 4-28V
2.Рабочий ток: 2.8 mA (обычный);3mA (максимально)
3.Расстояние обнаружения объекта : 5 - 9 метров
4.Выходное напряжение: 3.2-3.4 В
5.Выходной ток:100mA
Настройка:
Далее идёт набор букв - перевод с китайского фольклора. Нет времени отредактировать.
1.C-TM
Отрегулируйте время пуска повторения, время пуска значения по умолчанию 2С;увеличивая емкость конденсатора сделает время пуска повторения более длинным;и фактическое считая время пуска может работать как ниже:
Конденсатор ручки на C-TM, частоте F штыря испытания 9196 3, времени t = пуска повторения (1 / f) * 32768
2.R-GN
Дальность обнаружения регулировки;подключение с резистором и дальность обнаружения будет меньше, если нет подключения,расстояние обнаружения 7м;если связаться с 1М резистором ом,расстояние обнаружения 5м
3.Р-КОМПАКТ-ДИСКИ
Внутренняя параллель VCC соединяется с внутренним резистором Ома 1M к ШТЫРЮ CDS (который штырь 196 9) R-CDS, CDS соединяется с фоторезистором,вами может закрыть функцию обнаружения на ноче

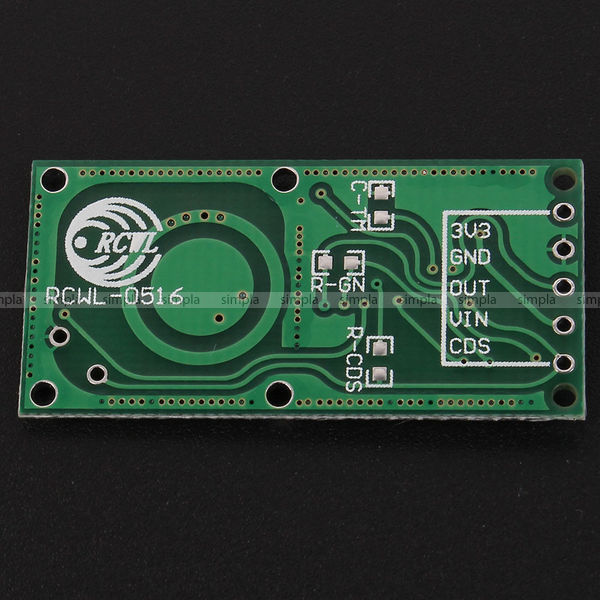

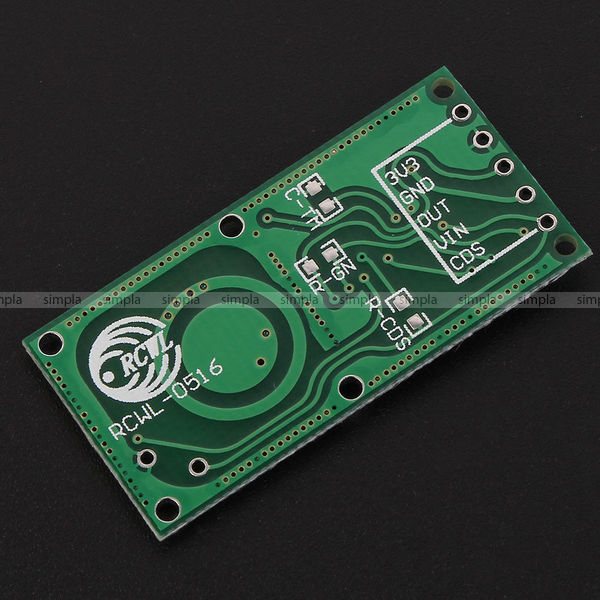

Назначение выводов :
1.3v3: Выходная мощность 3V3
2.GND: минус питания, "земля".
3.Выход: при обнаружении moving предмета, он выведет наружу высокий уровень
4.VIN: ввод напряжения питания модуля, 4 - 28 V
5.CDS: включите обломок управления, более низко чем 0.7 V, вне выведет наружу все время низшего уровня
