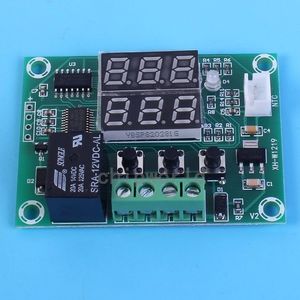

Двойной цифровой термостат XH-W1219 температуры DC12V контроллер
Микроконтроллер регулятор температуры
модель: XH-W1219
диапазон настройки:-50 ~ 110C
точность управления(гистерезис): 0.1C
измерительный вход: NTC10K, водонепроницаемый датчик, L = 0.5 М
пределы температуры:-49 ~ +110C
входное напряжение: DC12V
тип выхода: релейный выход, макс 10A
установка: 0.1 ~ 30C
задержка запуска(для холодильников и компрессов): 0-10 минут
коррекция температуры:-10 ~ 10C
размер: 60*43*16 мм
Для работы термостата необходимо питание 12В.
Кратковременное нажатие на кнопку «SET» позволяет выбрать температуру включения реле с помощью кнопок "+" и "-". Если зажать кнопку «SET» на несколько секунд, то откроется меню дополнительных настроек.
Расшифровка пунктов меню
P0 — Режим работы С (охладитель) либо H (нагреватель), по умолчанию С
Фактически просто инвертирует логику работы термостата.
P1 — гистерезис переключения 0,1 — 15,0ºС, по умолчанию 2,0ºС
Несимметричный (в минус от уставки), позволяет снизить нагрузку на реле и исполнитель в ущерб точности поддержания температуры.
Фактически просто инвертирует логику работы термостата.
P1 — гистерезис переключения 0,1 — 15,0ºС, по умолчанию 2,0ºС
Несимметричный (в минус от уставки), позволяет снизить нагрузку на реле и исполнитель в ущерб точности поддержания температуры.
Р2- коррекция измеряемой температуры -10ºС до+10ºС, по умолчанию 0,0ºС
Р3 — задержка срабатывания в минутах 0-10мин, по умолчанию 0мин
Иногда необходима для задержки срабатывания исполнителя, критично например для компрессора холодильника.
P4 — максимальная уставка температуры -50ºС 110ºС, по умолчанию 110ºС
Позволяет сузить диапазон уставки сверху
Все настройки сохраняются после отключения питания.
P4 — максимальная уставка температуры -50ºС 110ºС, по умолчанию 110ºС
Позволяет сузить диапазон уставки сверху
Все настройки сохраняются после отключения питания.
Принцип работы элементарно прост. Необходимо выставить температуру включения или выключения реле и значение гистерезиса, для отключения устройства.
