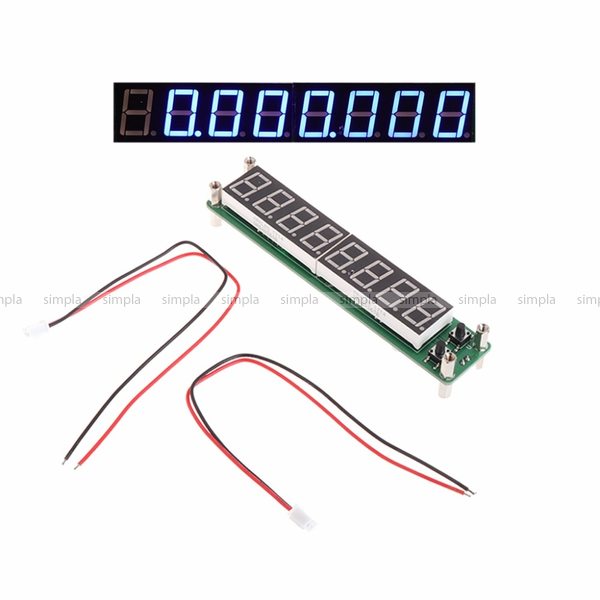

0,1 МГц - 2,4 GHz RF 8-разрядный светодиодный частотомер

Описание:

• С Microchip PIC16F648A, 2,4 ггц частотомер, с помощью температурного компенсированного напряжения, управляемого кристаллическим осциллятором (2,5 ppm VC-TCXO), уникальным контролем затвора и точным временем (несинхронизированное прерывание), время затвора (обновление дисплея) 0,01 секунд/0,1 секунд/1,0 секунд, отображение частоты в реальном времени.
• Одноконцевая входная конструкция, трехканальное измерение частоты (низкий канал/высокий канал/автоматический канал), двухчастотный дизайн, значение и режим IF/down можно задавать отдельно, с помощью восьми 0,56 дюймовых цифровых дисплеев высокой яркости, восемь регулируемых яркости.
• 2 канала измерения (каналы низкого сопротивления), низкий канал, диапазон измерения: 0,1 мгц ~ 60 мгц, точность: +/-100 гц (0,01 1 s время ворот), +/-10 Гц (0,1 секунд ворота), +/-1 Гц (1,0 секунд, когда ворота).
• Низкая чувствительность канала: 0,1 МГц ~ 10 МГц: лучше, чем 60 mVPP, 10 МГц ~ 60 МГц: лучше, чем 60 mVPP, 60 МГц ~ 75 МГц: не Протестировано. Схема является простой и разумной структурой, двухкнопочное управление, простое управление, настройки автоматически сохранены, Загрузка непосредственно вызов.
• Высокий канал без назначения (сплит для 64), диапазон измерения: 20 МГц ~ 2,4 ГГц; точность: +/-6400 Гц (0,01 секунд ворота), +/-640 Гц (время затвора 0,1 1 s), +/-64 Гц (время затвора 1,0 1 s), высокая чувствительность канала: 20 МГц ~ 30 МГц: лучше, чем 100 mVPP, 30 МГц ~ 60 МГц: лучше, чем 50 mVPP, 60 МГц ~ 2,4 ГГц: не Протестировано.
• Автоматический канал
• Автоматически выбирается в соответствии с частотой входного сигнала высокий или низкий канал, определение частоты 60 МГц. Например, когда Амплитуда входного сигнала превышает 60 МГц, не может автоматически выбрать высокий канал, канал должен вручную выбрать высокочастотное измерение.
• Если параметры
• Независимый двойной дизайн, отрегулируйте минимальный шаг частоты 100 гц, частотный диапазон 0 ~ 99,9999 мгц, можно установить, чтобы увеличить или уменьшить режим частоты IF.
• Опорной частоты
• Использование 5032 пакета 13,000 мгц потепление напряжения контролируемый кварцевый генератор (VC-TCXO), стабильность частоты +/-2,5 ppm.
• Система меню
• DC IN (интерфейс питания): HX2.54-2P розетка
• ВЧ (вход сигнала): HX2.54-2P гнездо
• ICSP (интерфейс программирования): 2,54-6 P Pin
•
• Технические характеристики:
• Вход постоянного тока: DC 9 V ~ 15 V (с защитой от обратной полярности)
• Цвет светодиода: синий/красный
• Диапазон измерения: от 0,1 до 60 МГц; от 20 МГц до 2400 МГц
• Дисплей: 8 цифр
• Размер: 125,5x25,5x21,5 мм/4,94x1x0,85"
